Scan CBCT entièrement édenté : Protocole alternatif de double balayage des maxillaires

Le "Protocole alternatif de double balayage" est recommandé si vous utilisez l'unité Sirona CBCT pour des cas totalement édentés, ou si la prothèse du patient a des sous-structures métalliques. En utilisant cette technique, un double de la prothèse transparente sera nécessaire.

Scénario #1 : PRÉFÉRÉ

1. Reproduire la prothèse du patient, bien alignée, bien ajusté dans une prothèse en acrylique transparent (PAS de Baryum ou de Biocryl X).

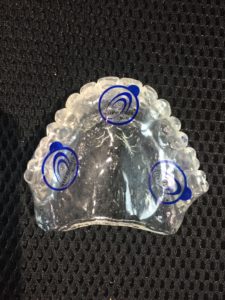

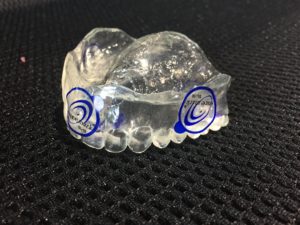

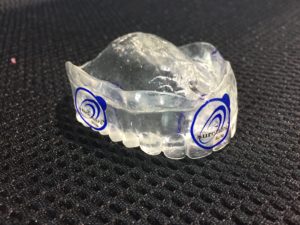

2. Sur le duplicata de la prothèse en acrylique transparent, placez 6 marqueurs radiographiques:
  • Placez 3 marqueurs sur la surface faciale/buccale et 3 autres marqueurs sur la surface linguale.
  • Placez les marqueurs sur différents plans axiaux
  • Exemple : si vous placez un marqueur sur la zone buccale des n° 2-3, placez ensuite votre marqueur suivant sur la zone linguale des n° 4-5, le marqueur suivant sur la zone faciale des n° 8-9 et ainsi de suite.

*Ne pas placer les marqueurs sur la surface intaglio de la prothèse*.

3. Instructions pré-scanner pour le patient :
  • Utilisez un enregistrement de l'occlusion pour la séparation, un ajustement sûr et pour éliminer le balancement.
  • Confirmez l'ajustement en demandant au patient : "La prothèse est-elle bien ajustée ?".
  • Respirez par le nez, fermez les yeux et placez la langue au fond de la bouche.
4. Capturez le CBCT du patient portant la prothèse avec les marqueurs radiographiques.

Anatomie vitale à capturer :

  • Supérieur : Sinus moyen / sous l'orbite
  • Inférieur : Capture 1-3 mm de la dentition de la mandibule

Paramètres généraux du CBCT : Maxl 6cm

  • 8cm, 0.3 - 0.4 Voxel
5. Lorsque vous scannez un patient en suivant le protocole de double scannage :
  • Examinez attentivement le scanner pour vous assurer qu'il n'y a pas de " lame d'air noire " entre la prothèse et les tissus mous du patient.



rouge-x15

Scan rejeté

FAUX.



coche verte

Scan accepté

DROIT1
6. Exporter et télécharger le scan CBCT
  • Exporter le scan CBCT dans un format DICOM multi-fichier sur le bureau.
  • Cliquez avec le bouton droit de la souris sur le dossier, allez dans "Envoyer vers", et sélectionnez "Dossier compressé (zippé)".
  • Téléchargez le dossier zippé/compressé sur Implant Concierge.
7. Envoyez le double de la prothèse avec les marqueurs radiographiques TOUJOURS ATTACHÉS, à Implant Concierge.

Vous trouverez de plus amples informations sur l'exportation des fichiers DICOM de votre machine CBCT spécifique dans la section "Exportation DICOM".

Exportation de DICOM

Si le docteur a déjà scanné le patient portant un dentier radio-opaque...

1. Envoyez la prothèse à Implant Concierge.

2. Envoyez le Master Cast à Implant Concierge

ATTENTION

Tous les services de l'Implant Concierge ne sont pas disponibles pour tous les pays à l'heure actuelle.
